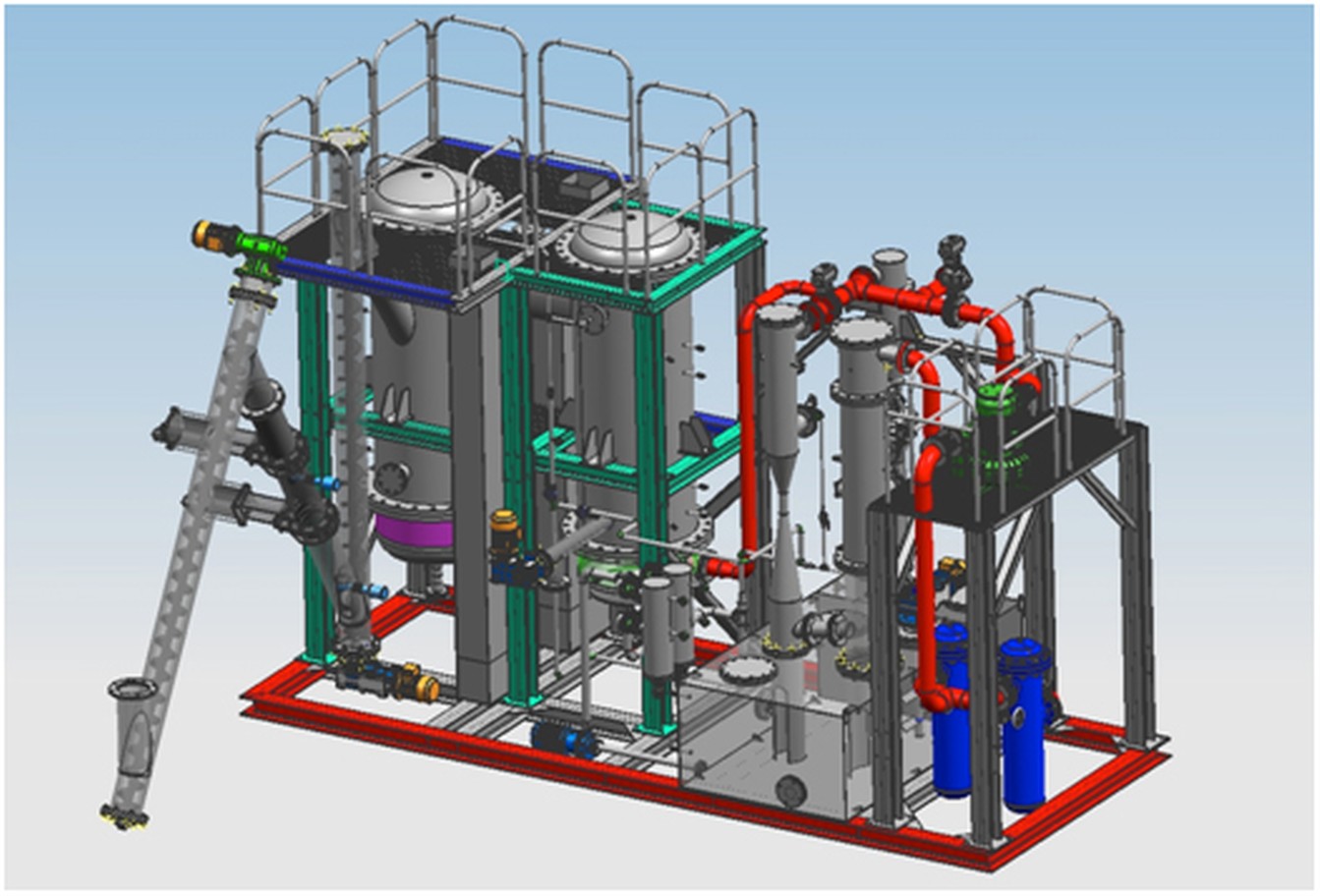

Composizione dell’impianto
Tabella 8-Composizione impianto “tipo”
1 TRAMOGGIA DI CARICO BIOMASSA ESSICCATA
2 Coclea di trasporto o di dosaggio a tubo. La coclea viene mossa tramite un riduttore munito di un motore elettrico. Involucro di ripresa con apertura per il servizio sorvegliata da interruttore elett. con interruttore a botola per sorvegliare la portata combustibile. Tubo di espulsione con azionamento manuale .
3 Assieme celle di carico+trasmettitore peso
• N°4 CELLA CARICO 2.500KG INOX COMPRES. 700 Ohm
• CERTIFICATO ATEX + DICHIARAZIONE CONFORMITA' + ISTRUZIONI PER L'USO
• N°4 Supporto antiribaltamento INOX
• N°1 TRASMETTITORE-INDICATORE DI PESO ELETTRONICA + OUT ANALOGICA 4-20mA TARATO F.S.10000 KG / DIVIS.1 KG 20mA=10000 KG DA INSTALLARE IN ZONA SICURA
4 Gassificatore: reattore di gassificazione, struttura metallica vessel, compreso di refrattaria tura.
5 Coclea asporto cenere da gassificatore a silo stoccaggio.
6 Accessori impianto asporto cenere.
7 Ventilatore aria alimento Dotato di regolazione automatica, completo di: • tubazioni con gomiti pezzi a T flange materiali di fissaggio etc. • botola antideflagrante • ventilatore ricircolo fumi
8 Ciclone. Spartitore centrifugale con multiciclone speciale costruito in lega speciale per pulizia della fulligine, rivestito e isolato in posizione separata libera con controflangia per gas grezzi e puliti. Controflangia per gas grezzi e puliti Contenitore cenere con fissaggio per la raccolta completo di supporto in acciaio massiccio e di coclea esterna ed interruttori di protezione.
9 Filtro a cartucce per la neutralizzazione dei gas di combustione Temperatura gas combusti .
10 Motori a syngas: n° 2 gruppi elettrogeni della potenzialità complessiva di 200Kwel alimentati a gas di sintesi (Syngas)
11 Air cooler
12 Componenti ed accessori DCS
• Doppia CPU ridondante;
• Moduli 36 AI;
• Moduli 10AO;
• Moduli 32 DO;
• Moduli 32 IO;
• Pannello tattile di controllo supervisore;
• Software di configurazione e gestione;
13 Coibentazione - isolamento termico tubazioni centrale di cogenerazione .
14 Piping syngas.
15 Circuito ad acqua .
16 Impianto elettrico di collegamento strumenti a quadro di controllo, Quadro Generale di controllo e PLC .
17 Isolamento termico circuiti di distribuzione .
